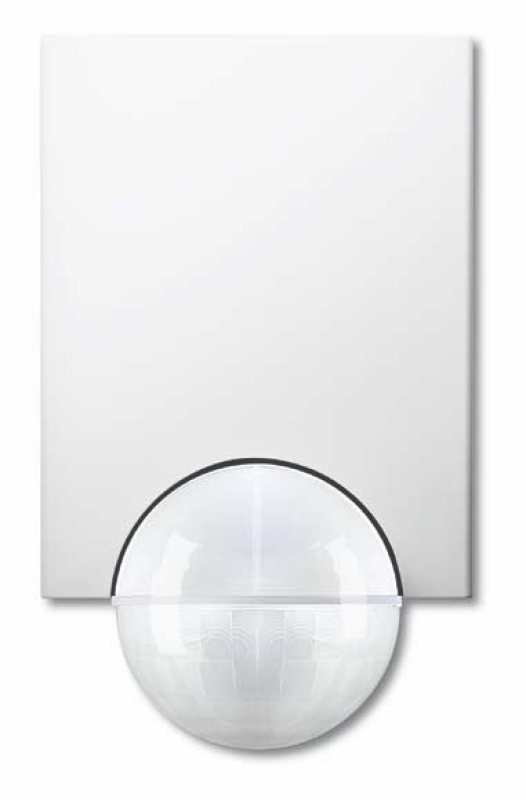

Датчик движения Argus 110 Basis (белый)
Датчик движения Argus 110 Basis (белый)
Электронный датчик движения для наружного монтажа. Зона охвата 110° для малых фасадов и определенных частей дома.
Первая зона охвата 360° с радиусом около 4 м.
Простота монтажа благодаря большому пространству для подключения и стыковочной системе.
Возможно проходное подсоединение.
Встроенный светодиод для настройки на месте монтажа.
Потенциометры для настройки находятся в защищенном месте, под легко доступной крышкой.
Монтаж на стенах и потолках без дополнительных комплектующих.
Крепление на наружных/внутренних углах и стационарных трубах при помощи монтажного уголка, артикул 5652...
Шаровая головка с перемещением по горизонтали, вертикали и оси для согласования зоны охвата с местными условиями.
Дизайн не зависит от положения головки сенсора.
Возможно исключение отдельных диапазонов линзы.
Зона контроляARGUS 110 Basic
А → внутренняя зона безопасности с зоной контроля в 360° в радиусе около 4 м. |
Элементы управления датчика движения ArgusЭлементы управления ARGUS находятся под крышкой, что защищает их от внешних воздействий. Чтобы открыть устройство, следует выдвинуть крышку до ощутимого упора и снять ее. Настроенные значения считываются по положениям стрелок.
Выверка ARGUSЧтобы зона охвата оптимально подходила к местным условиям, сенсор при настенном монтаже можно поворачивать в горизонтальном направлении на 12° влево или вправо и в вертикальном направлении на 9° вверх или на 24° вниз. В осевом направлении сенсор можно повернуть на 12°. При монтаже на потолке сенсор можно поворачивать в горизонтальном направлении на 25° влево или вправо и в вертикальном направлении на 4° вверх или на 29° вниз. В осевом направлении сенсор можно повернуть на 8,5°. Теперь можно оптимально настроить функции ARGUS в зависимости от местных условий. Направить сенсор на контролируемую зону (достигнув концевых упоров, изменить направление вращения) и, двигаясь от края зоны к ее центру, проверить, вызывает ли ARGUS включение нагрузки и светодиода. Исключение отдельных зон из зоны охвата
При помощи прилагаемых закрывающих сегментов можно исключить нежелательные |
Возможно устанавливать на стенах и потолках без использования принадлежностей.
Возможно устанавливать на наружных или во внутренних углах и на трубах, используя монтажный уголок.
Общие характеристики:
Напряжение сети: AC 230 В ±10 %, 50 Гц
Лампы накаливания: AC 230 В, макс. 2000 Вт
Галогенные лампы: AC 230 В, макс. 1200 Вт
Люминесцентные лампы: AC 230 В, 1200 Вт, без компенсации
Емкостная нагрузка: макс. 35 мкФ
Макс. ток включения: 16 A, AC 230 В, cosφ = 1
Угол охвата: 110°
Радиус действия: макс. 12 м
Количество уровней: 7
Количество зон: 92 с 368 сегментами переключения
Фотоэлемент: плавная настройка от 3 до 1000 люкс
Время: от 1 сек. до прибл. 8 мин., 6 ступеней
Нейтральный проводник: требуется
Возможности настройки головки сенсора:
Монтаж на стене: 9° вверх, 24° вниз, 12° вправо/влево, ± 12° по оси
Монтаж на потолке: 4° вверх, 29° вниз, 25° вправо/влево, ± 8,5° по оси
Директивы ЕС: Директива по низкому напряжению 2006/95/EC и Директива
по электромагнитной совместимости 2004/108/EC.
Тип защиты: IP 55
Комплект поставки: С крышкой и сегментами для ограничения зоны охвата,
с винтами и дюбелями.
